Диаметр поршня гидроцилиндра и производительность

Диаметр поршня гидроцилиндра напрямую влияет на производительность всей гидравлической системы, определяя силу, скорость и стабильность работы оборудования. Независимо от того, используется ли гидроцилиндр в строительной технике, промышленном оборудовании или сельскохозяйственной технике, правильный выбор диаметра поршня является ключевым фактором для эффективной и безопасной эксплуатации. Ошибки в расчетах могут привести к снижению производительности, ускоренному износу деталей и даже поломке гидроцилиндра.

Содержание

• Важность диаметра поршня в гидросистемах
• Факторы, влияющие на производительность
• Расчет диаметра поршня и методики
• Практические примеры подбора диаметра
• Рекомендации профессионалам

Важность диаметра поршня в гидросистемах

Диаметр поршня — это один из главных параметров гидроцилиндра, который напрямую влияет на силу, создаваемую цилиндром. Чем больше диаметр поршня, тем больше площадь поверхности, на которую действует давление рабочей жидкости, и, соответственно, выше сила, развиваемая цилиндром. При этом важно учитывать, что увеличение диаметра не всегда является оптимальным решением: большие поршни требуют большего объема жидкости для перемещения штока, что может снижать скорость работы и увеличивать энергопотребление.

Для проектировщиков и инженеров правильный выбор диаметра поршня является балансом между необходимой силой и требуемой скоростью перемещения штока. При слишком маленьком диаметре поршня гидроцилиндр не сможет обеспечить нужное усилие, что приведет к перегрузке оборудования и сокращению срока службы. С другой стороны, избыточный диаметр приводит к увеличению массы конструкции и росту нагрузки на систему подачи масла. Поэтому расчет диаметра поршня требует комплексного подхода, учитывающего давление, расход жидкости, режим работы и условия эксплуатации.

Факторы, влияющие на производительность гидроцилиндра

Производительность гидроцилиндра зависит не только от диаметра поршня, но и от целого ряда факторов: давления рабочей жидкости, объема подачи насоса, длины хода штока и характеристик уплотнений. Например, высокая вязкость масла при низкой температуре увеличивает сопротивление движению штока, снижая эффективность работы цилиндра. Кроме того, динамические нагрузки, возникающие при ускорении или торможении штока, также влияют на реальную силу, которую развивает цилиндр.

Ключевые факторы, влияющие на производительность:

• Диаметр поршня и штока
• Рабочее давление и характеристики масла
• Длина хода и скорость перемещения штока
• Тип и состояние уплотнений
• Режим эксплуатации (статический или динамический)

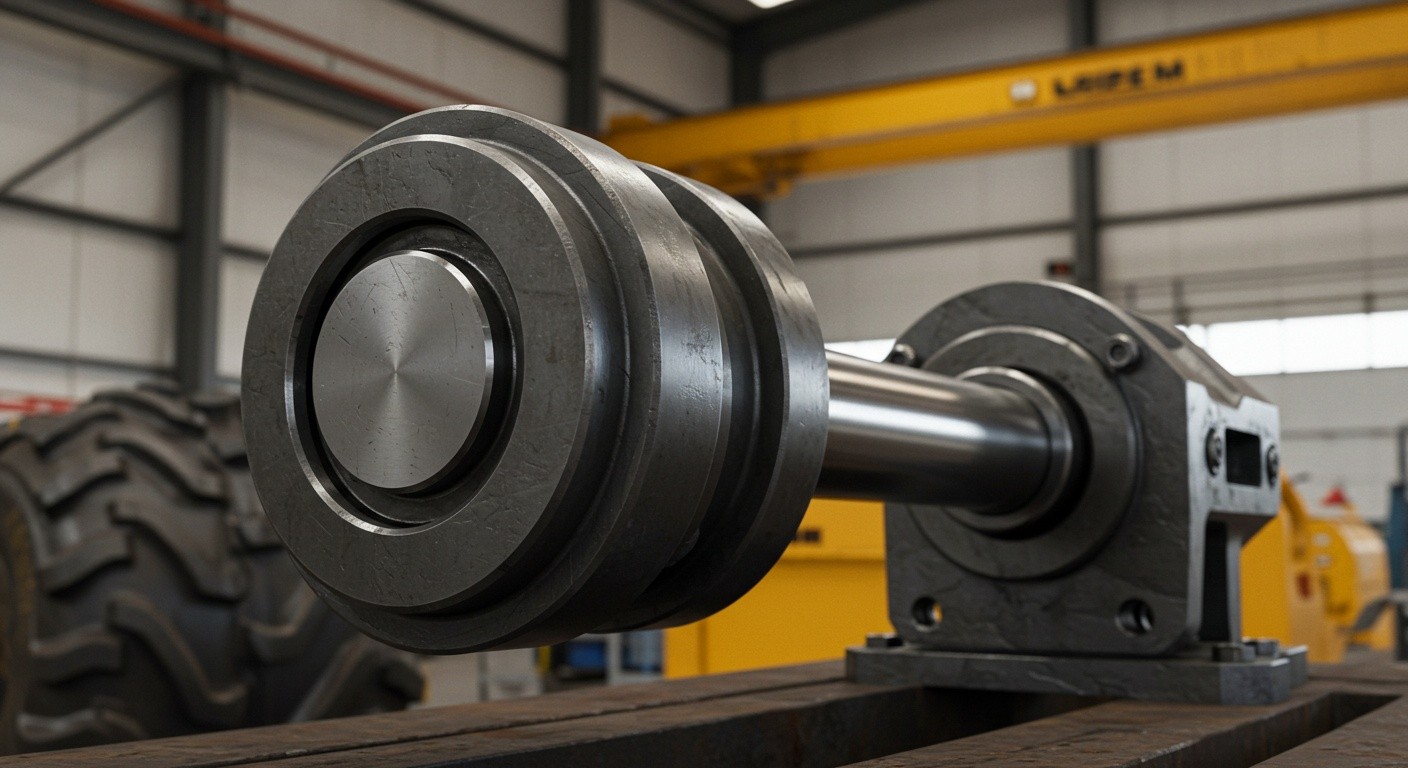

Подпись: Пример гидроцилиндра с оптимально подобранным диаметром поршня для высокой производительности и долговечности.

Расчет диаметра поршня и методики

Основная формула для расчета силы гидроцилиндра: F = P × A, где F — сила на поршне, P — давление рабочей жидкости, A — площадь поршня. Площадь поршня рассчитывается по формуле A = π × (D/2)², где D — диаметр поршня. Для штоковой стороны площадь уменьшается на площадь штока. Учитывая желаемую силу и давление жидкости, можно определить оптимальный диаметр поршня для конкретного применения. Этот расчет также необходимо корректировать с учетом коэффициента запаса прочности и динамических нагрузок.

Для увеличения точности расчета учитываются скорость перемещения штока, расход масла и характеристики насоса. Например, для быстродействующих гидроцилиндров меньший диаметр поршня может быть предпочтительнее, поскольку позволяет достичь высокой скорости перемещения штока при меньшем объеме жидкости. В свою очередь, для мощных подъемных механизмов больший диаметр поршня обеспечивает необходимое усилие без перегрузки системы.

Практические примеры подбора диаметра

Рассмотрим пример: необходимо поднять груз массой 2000 кг при рабочем давлении 16 МПа. Сначала вычисляется сила F = m × g = 2000 × 9,81 ≈ 19620 Н. Далее определяется площадь поршня, необходимая для создания этой силы при заданном давлении: A = F / P ≈ 19620 / 16 000 000 ≈ 0,00123 м². Диаметр поршня рассчитывается как D = 2 × √(A/π) ≈ 0,0397 м, или около 40 мм. Такой расчет позволяет инженеру подобрать оптимальный диаметр поршня для эффективной работы гидроцилиндра.

В другой ситуации, когда требуется высокая скорость перемещения штока с минимальными объемами жидкости, расчет может показывать необходимость уменьшения диаметра поршня, чтобы снизить потребление масла и ускорить работу. Применение этих методик обеспечивает точный подбор оборудования под конкретные задачи и режимы эксплуатации.

Рекомендации профессионалам

• Всегда учитывайте требуемую силу и скорость штока при подборе диаметра поршня.
• Не увеличивайте диаметр без необходимости — это повышает нагрузку на систему и расход масла.
• Используйте расчеты с учетом динамических и статических нагрузок.
• Контролируйте характеристики масла и уплотнений для стабильной работы гидроцилиндра.
• Применяйте специализированное программное обеспечение для сложных расчетов.

Следуя этим рекомендациям, инженеры и специалисты могут оптимально подбирать диаметр поршня гидроцилиндра, обеспечивая максимальную производительность, надежность и долговечность гидравлического оборудования.
