Гидроцилиндр: принципы работы и устройство

Гидроцилиндры — это сердце любой гидравлической системы, от подъемников и прессов до строительной и сельскохозяйственной техники. Несмотря на кажущуюся простоту, принцип их работы основан на точном взаимодействии жидкости и механики, позволяя преобразовывать давление масла в линейное движение с высокой точностью и мощностью. Правильный выбор и эксплуатация гидроцилиндров напрямую влияют на надежность оборудования и эффективность производственных процессов, поэтому понимание их устройства и принципов работы становится ключевым аспектом для инженеров, техников и всех, кто связан с гидравлической техникой.

Содержание

• Принципы работы гидроцилиндра
• Устройство и конструктивные элементы
• Виды гидроцилиндров
• Практическое применение гидроцилиндров
• Рекомендации по эксплуатации

Принципы работы гидроцилиндра

Основной принцип работы гидроцилиндра базируется на законе Паскаля: давление, создаваемое жидкостью в замкнутой системе, передается одинаково во всех направлениях. В гидравлическом цилиндре это означает, что при подаче жидкости под давлением в одну из камер поршень начинает двигаться, создавая линейное усилие на штоке. Принцип работы может быть односторонним или двусторонним: в одностороннем цилиндре рабочее движение создается только при подаче жидкости в одну камеру, а обратное движение обеспечивается пружиной или внешней нагрузкой. В двустороннем цилиндре жидкость подается в обе камеры поочередно, что позволяет выполнять рабочие циклы с одинаковой мощностью в прямом и обратном ходе. Такой принцип обеспечивает высокую точность, плавность хода и возможность регулировки усилия в зависимости от нагрузки и характеристик системы. Кроме того, гидроцилиндры способны работать при больших давлениях, обеспечивая мощное и управляемое движение механизмов без необходимости установки громоздких механических приводов.

Короткий абзац: понимание принципа работы гидроцилиндра помогает оптимально настраивать гидравлические системы и увеличивать срок службы оборудования.

Устройство и конструктивные элементы

Гидроцилиндр состоит из нескольких ключевых компонентов, каждый из которых выполняет важную функцию для стабильной работы всей системы. Основные элементы включают цилиндрический корпус, поршень с уплотнениями, шток и крышки с направляющими подшипниками. Корпус выполняет роль камеры, по которой перемещается поршень, а его внутренние поверхности подвергаются хромированию или специальным покрытиям для защиты от износа и коррозии. Поршень обеспечивает разделение камер и передает усилие на шток, а уплотнения предотвращают утечки жидкости и обеспечивают герметичность системы. Шток передает линейное движение внешнему механизму, а крышки удерживают поршень в цилиндре и фиксируют уплотнения, предотвращая деформацию при высоких давлениях. В современных конструкциях применяются также направляющие втулки, демпферы и системы компенсации давления, которые повышают точность хода и долговечность гидроцилиндра. Продуманная конструкция всех этих элементов обеспечивает стабильную работу гидравлической системы даже при интенсивной эксплуатации в сложных условиях.

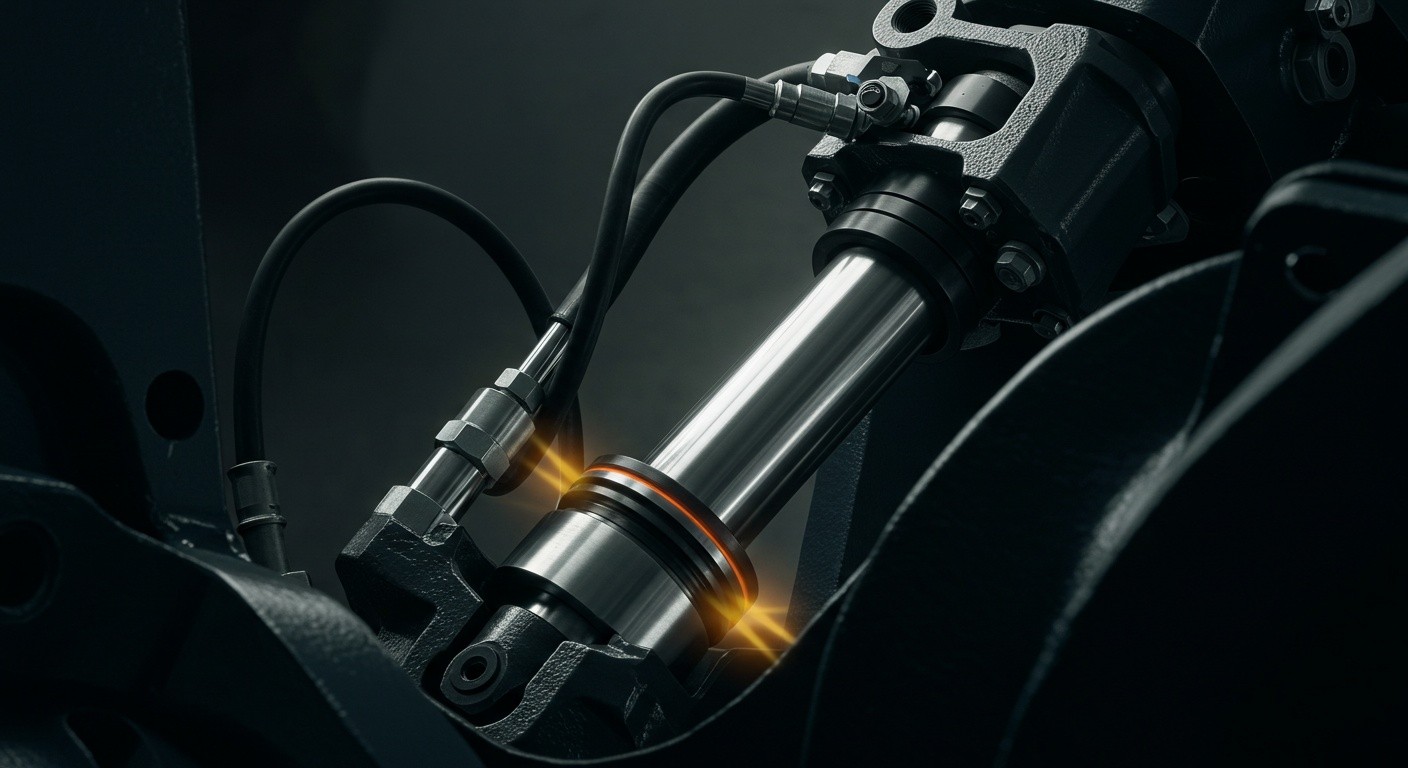

Подпись: Гидроцилиндр состоит из корпуса, поршня, штока и уплотнений, что обеспечивает его надежную работу.

Виды гидроцилиндров

Современные гидроцилиндры классифицируются по различным признакам: типу действия, конструктивным особенностям и области применения. По типу действия различают односторонние, двусторонние и телескопические цилиндры. Односторонние используются там, где достаточно усилия только в одном направлении, двусторонние — для равномерного движения в обе стороны, а телескопические позволяют создавать длинный ход при компактной конструкции. По конструктивным особенностям различают поршневые, штоковые и комбинированные цилиндры, каждый из которых имеет свои преимущества и ограничения. Кроме того, гидроцилиндры отличаются по материалам изготовления: высокопрочные стали, алюминиевые сплавы и композиты с защитными покрытиями увеличивают срок службы и стойкость к агрессивным средам. Такой разнообразный выбор позволяет подобрать гидроцилиндр под конкретные задачи, учитывая нагрузки, частоту циклов и условия эксплуатации.

Короткий абзац: правильный выбор типа гидроцилиндра позволяет увеличить эффективность работы оборудования и снизить риск поломок.

Практическое применение гидроцилиндров

Гидроцилиндры находят широкое применение в строительной, сельскохозяйственной, промышленной и транспортной технике. Они используются в экскаваторах, кранах, прессах, подъемниках и различных манипуляторах для создания линейного движения с высокой точностью и мощностью. Благодаря способности работать под высокими давлениями, гидроцилиндры заменяют громоздкие механические передачи, упрощая конструкции машин и снижая их вес. В сельском хозяйстве цилиндры применяются для управления сельхозтехникой, например, регулировки плугов или подъема жаток. В промышленности они обеспечивают работу прессов, станков и сборочных линий, где важны точность и стабильность хода. Использование гидроцилиндров позволяет повысить производительность, сократить время простоя оборудования и снизить эксплуатационные затраты, делая их незаменимой частью современной техники.

Рекомендации по эксплуатации гидроцилиндров

Для долгого и надежного функционирования гидроцилиндров важно соблюдать несколько ключевых правил эксплуатации. Во-первых, необходимо следить за чистотой гидравлической жидкости и регулярно проводить ее замену, так как загрязнения ускоряют износ уплотнений и внутренних поверхностей цилиндра. Во-вторых, важно контролировать давление в системе, избегая его превышения, чтобы не допустить деформации корпуса и штока. В-третьих, рекомендуется проводить регулярный осмотр цилиндров на наличие утечек, трещин и повреждений уплотнений. Кроме того, при длительных простоях следует защищать цилиндры от коррозии и механических повреждений, смазывать штоки и поддерживать систему в рабочем состоянии. Соблюдение этих правил позволяет увеличить ресурс работы гидроцилиндров, минимизировать ремонтные расходы и обеспечить стабильную работу оборудования на протяжении многих лет.

• Следите за чистотой гидравлической жидкости
• Контролируйте давление в системе
• Регулярно проверяйте уплотнения и корпус
• Защищайте цилиндры от коррозии и повреждений

Короткий абзац: правильная эксплуатация и регулярное обслуживание гидроцилиндров обеспечивают надежность и долгий срок службы оборудования.
