Методы обработки деталей гидроцилиндров

Эффективность гидравлической системы напрямую зависит от качества обработки деталей гидроцилиндров. Любые неточности или дефекты на поверхности корпуса или штока могут привести к снижению герметичности, ускоренному износу уплотнений и даже поломке оборудования. Современные технологии обработки позволяют достигать высокой точности и долговечности деталей, что особенно важно для работы гидроцилиндров в условиях повышенных нагрузок, экстремальных температур и агрессивных сред. Сегодня производители используют комплексный подход, объединяющий механическую обработку, шлифование, хонингование и защитные покрытия, чтобы каждая деталь соответствовала строгим стандартам качества.

Содержание

• Механическая обработка и токарные процессы
• Шлифование и хонингование поверхности
• Покрытия и защита деталей
• Контроль качества на каждом этапе

Механическая обработка и токарные процессы

Механическая обработка является основой производства гидроцилиндров. На этом этапе создаются базовые размеры корпуса, штока и крепежных элементов. Современные токарные и фрезерные станки с числовым программным управлением (ЧПУ) позволяют достигать минимальных допусков и высокой повторяемости. Важнейшими параметрами являются соосность отверстий, точность диаметра цилиндра и гладкость поверхности штока. Любое отклонение может вызвать перекос, повышенное трение или протекание масла. Кроме того, применение автоматизированных станков снижает человеческий фактор и обеспечивает стабильность качества на всех партиях продукции. На этапе механической обработки также выполняются отверстия под уплотнения, резьбовые соединения и монтажные канавки, которые должны соответствовать строгим стандартам.

Токарная обработка обеспечивает правильную геометрию и точность деталей. Даже незначительные погрешности могут привести к увеличению нагрузки на уплотнения, снижению срока службы и необходимости частых ремонтов. Применение ЧПУ позволяет изготавливать сложные детали с минимальными отклонениями, что особенно важно для промышленных гидроцилиндров, работающих под высоким давлением.

Шлифование и хонингование поверхности

Шлифование и хонингование — это важные этапы, обеспечивающие идеальную гладкость и точность размеров. Шток гидроцилиндра должен иметь минимальную шероховатость, чтобы уплотнения работали эффективно и не изнашивались преждевременно. Хонингование внутренней поверхности цилиндра обеспечивает равномерное распределение давления и снижает трение при движении штока. Современные технологии позволяют достигать микронной точности, что особенно важно для гидроцилиндров, работающих в сложных климатических условиях или при высоких нагрузках. Эти методы обработки значительно продлевают срок службы цилиндра, уменьшают риск аварий и повышают общую надежность гидравлической системы.

Хонингование создает матовую поверхность с микропористой структурой, которая удерживает смазку и снижает износ. Шлифование штока обеспечивает идеальную гладкость, необходимую для долговечной работы уплотнений. Эти этапы обработки критичны для высоконагруженных гидроцилиндров и оборудования с непрерывным циклом работы.

Покрытия и защита деталей

После механической обработки и шлифования детали подвергаются нанесению защитных покрытий. Хромирование штоков — классическое решение, обеспечивающее твердость, коррозионную стойкость и низкое трение. Кроме того, применяются никелевые, керамические и полимерные покрытия, которые увеличивают износостойкость и позволяют использовать гидроцилиндры в агрессивных средах. Корпус цилиндра также может обрабатываться защитными средствами, например, фосфатированием или анодированием (для алюминиевых сплавов), что повышает стойкость к коррозии. Использование современных покрытий в сочетании с точной механической обработкой обеспечивает максимальную долговечность, надежность и стабильность работы гидроцилиндров даже при экстремальных условиях эксплуатации.

Покрытия играют ключевую роль в поддержании точности размеров и уменьшении износа. Современные полимерные и керамические технологии позволяют создавать детали с высокой стойкостью к трению, коррозии и механическим повреждениям, что продлевает срок службы оборудования и снижает эксплуатационные расходы.

Контроль качества на каждом этапе

Высокая точность изготовления деталей невозможна без комплексного контроля качества. На всех этапах производства применяются координатно-измерительные машины, лазерные микрометры и профилометры для проверки шероховатости и геометрии. Особое внимание уделяется проверке соосности отверстий, диаметра цилиндра и гладкости штока. Также проводятся гидравлические испытания, позволяющие выявить микроподтечки и дефекты уплотнений. Современные системы контроля отслеживают стабильность процессов обработки, что минимизирует вероятность отклонений и повышает общую надежность гидроцилиндров. Такой подход гарантирует, что каждая деталь соответствует строгим требованиям и выдерживает эксплуатацию в тяжелых условиях.

Использование высокоточных измерительных приборов и систем автоматического контроля позволяет своевременно выявлять любые отклонения и корректировать процессы. Это обеспечивает стабильное качество продукции, минимизирует брак и увеличивает срок службы гидроцилиндров, особенно в промышленных и строительных машинах.

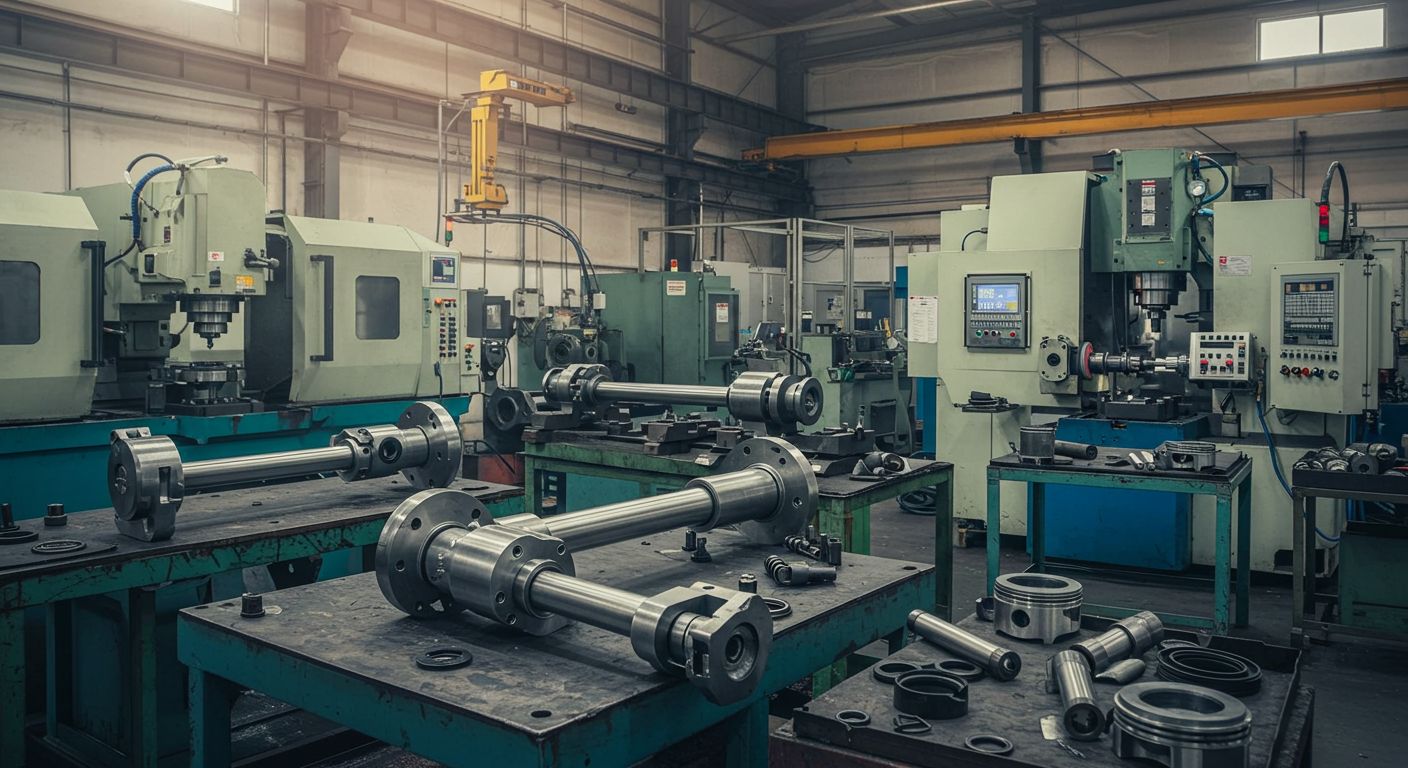

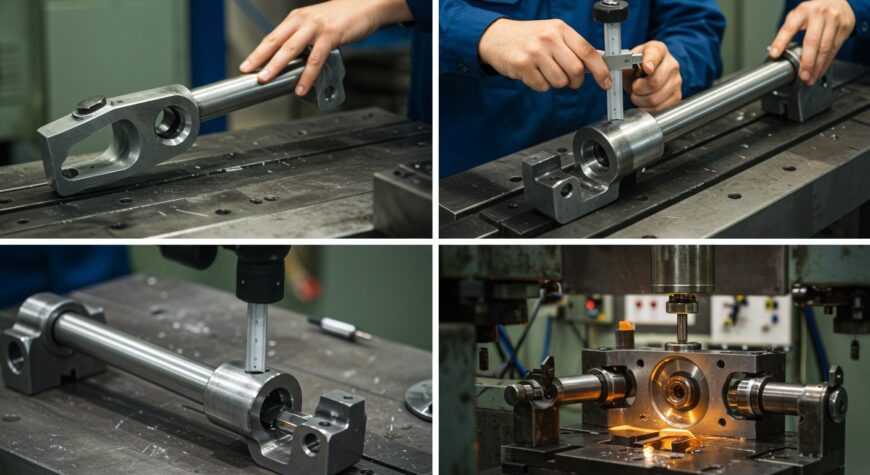

На фото показан процесс механической обработки и контроля деталей гидроцилиндров
