Основные детали гидроцилиндра

Надежность и долговечность работы любого гидравлического оборудования напрямую зависит от качества и точности изготовления его узлов. Гидроцилиндр, являющийся основным элементом гидросистемы, выполняет задачу преобразования энергии жидкости в поступательное движение. Несмотря на внешнюю простоту, он представляет собой сложный механизм, в котором каждая деталь играет важную роль. От конструкции штока и поршня до выбора уплотнительных элементов и крышек корпуса — всё это определяет производительность, устойчивость к нагрузкам и срок службы цилиндра. Чтобы грамотно эксплуатировать и обслуживать гидроцилиндры, необходимо хорошо понимать, из каких деталей они состоят и как работает каждая из них.

Содержание

• Корпус и его значение
• Поршень и шток
• Уплотнения и направляющие элементы
• Прочие детали конструкции

Корпус и его значение

Корпус гидроцилиндра — это основа всей конструкции, внутри которой происходит движение рабочих элементов. Он должен выдерживать высокое давление рабочей жидкости и обеспечивать герметичность системы. Обычно корпус изготавливается из прочных сталей или сплавов, способных выдерживать циклические нагрузки и не деформироваться под воздействием давления. Внутренняя поверхность цилиндра тщательно обрабатывается, так как от качества обработки зависит долговечность уплотнений и плавность хода поршня. Корпус может быть выполнен цельнотянутым или сварным, в зависимости от требований к оборудованию. Цельные корпуса применяются там, где критична высокая прочность, а сварные варианты удобнее при изготовлении крупных цилиндров. Помимо прочности, корпус должен обладать устойчивостью к коррозии, особенно если гидроцилиндр эксплуатируется в условиях высокой влажности или агрессивных сред. Нередко внутреннюю поверхность дополнительно хромируют или покрывают специальными составами для увеличения ресурса работы.

Поршень и шток

Поршень — это ключевой элемент гидроцилиндра, который разделяет рабочую полость на две части и передает давление жидкости на шток. Он должен обладать высокой точностью размеров, ведь от его геометрии зависит герметичность и равномерность распределения давления. Для улучшения работы на поршень устанавливаются уплотнительные кольца, препятствующие перетеканию жидкости между камерами. Шток же является продолжением поршня и именно он передает усилие на рабочий орган машины. Штоки изготавливают из высокопрочных сталей, которые затем подвергают хромированию для защиты от коррозии и снижения трения. В зависимости от назначения цилиндра, штоки могут быть разного диаметра и длины. В тяжелых условиях эксплуатации применяются усиленные варианты, способные выдерживать большие изгибающие и осевые нагрузки. Важной частью является также направляющая втулка, которая фиксирует шток, предотвращая его перекосы и повышая срок службы уплотнительных элементов. Таким образом, поршень и шток работают в паре и составляют основу механизма преобразования энергии.

Уплотнения и направляющие элементы

Уплотнения в гидроцилиндре выполняют сразу несколько функций: они предотвращают утечку рабочей жидкости, удерживают давление и минимизируют трение между движущимися деталями. Для каждой зоны цилиндра используются разные типы уплотнительных элементов. На поршне применяются манжетные или кольцевые уплотнения, обеспечивающие разделение полостей. На штоке устанавливаются специальные уплотнения, препятствующие вытеканию жидкости наружу. Дополнительно используются грязесъемники, которые предотвращают попадание пыли и грязи внутрь корпуса. Материалы для уплотнений подбираются в зависимости от температуры, давления и рабочей жидкости. Чаще всего применяются полиуретан, резина или специальные композиционные материалы, устойчивые к износу. Направляющие элементы обеспечивают правильное движение поршня и штока, исключая перекосы и уменьшая нагрузку на уплотнения. Благодаря качественным уплотнениям и направляющим цилиндр сохраняет герметичность даже при высоких нагрузках и длительной эксплуатации.

Прочие детали конструкции

Помимо корпуса, поршня, штока и уплотнительных элементов, в конструкции гидроцилиндра есть и другие важные детали. Крышки цилиндра закрывают корпус и удерживают все элементы внутри, они же служат местом для установки подшипниковых втулок и уплотнений. На крышках располагаются патрубки для подключения гидролиний, через которые подается рабочая жидкость. В некоторых моделях дополнительно устанавливаются ограничители хода, демпферы или клапаны, регулирующие работу цилиндра. Для крепления гидроцилиндров применяются различные виды опор — шарнирные, фланцевые, с проушинами или резьбовыми соединениями. Выбор способа крепления зависит от типа техники и условий эксплуатации. Нередко гидроцилиндры оснащаются защитными кожухами, которые предохраняют шток от механических повреждений и воздействия внешней среды. Все эти элементы вместе образуют единую систему, где каждая деталь выполняет свою функцию, обеспечивая надежность и эффективность работы механизма.

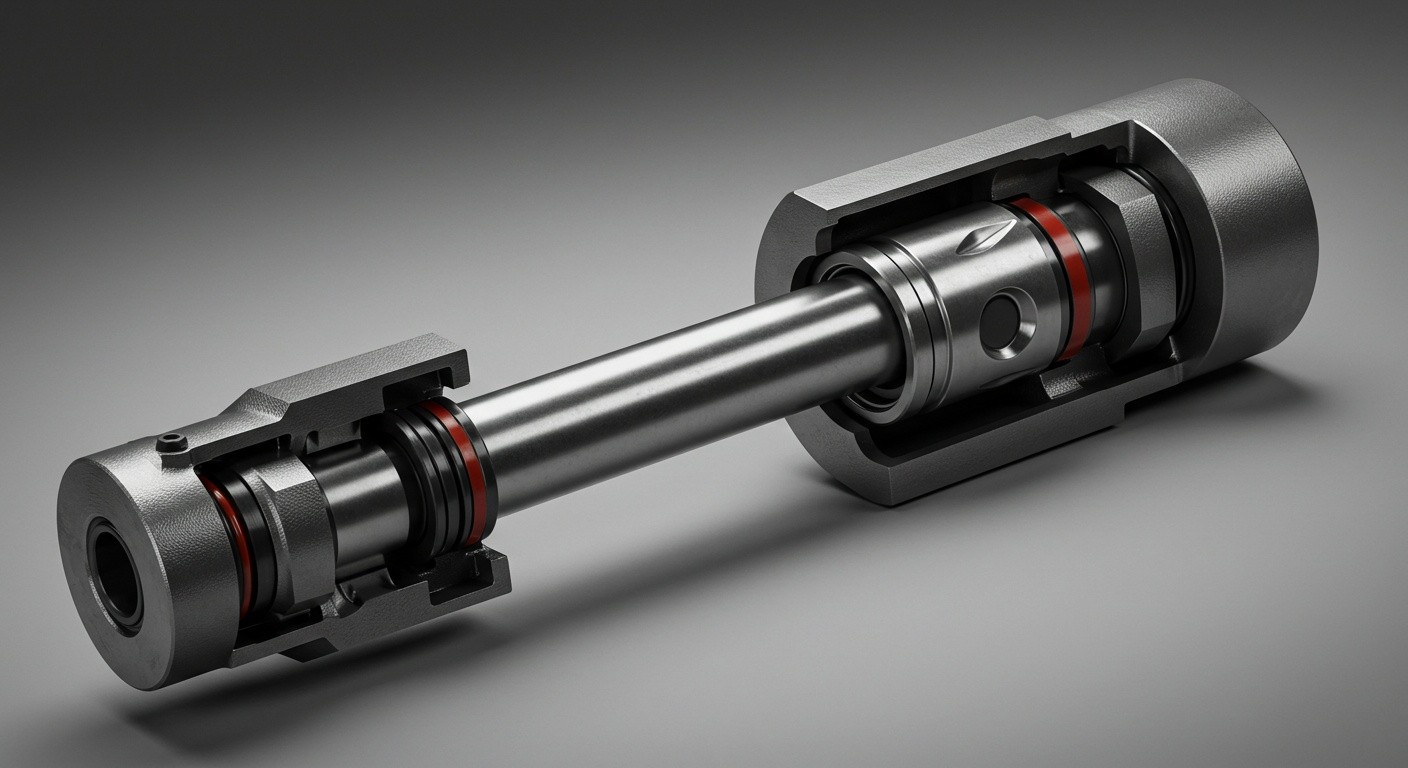

На изображении представлены ключевые элементы конструкции гидроцилиндра
