Проектирование штока гидроцилиндра

Проектирование штока гидроцилиндра — это ключевой этап создания надежного и эффективного гидравлического оборудования. От правильного выбора диаметра, материала и конфигурации штока зависит долговечность цилиндра, его способность выдерживать нагрузки и стабильность работы всей гидросистемы. Ошибки на этом этапе могут привести к преждевременному износу деталей, утечкам масла и снижению производительности, что особенно критично для строительной, сельскохозяйственной и промышленной техники. Понимание основных принципов проектирования штока помогает инженерам создавать оптимальные решения, сочетающие прочность, скорость и экономичность.

Содержание

• Важность проектирования штока гидроцилиндра
• Факторы, влияющие на прочность и надежность
• Расчет и проектные методики штока
• Практические примеры проектирования
• Рекомендации профессионалам

Важность проектирования штока гидроцилиндра

Шток гидроцилиндра является одной из наиболее нагруженных деталей устройства. Он воспринимает осевые и боковые силы, передает усилие от поршня к рабочему механизму и обеспечивает герметичность системы. Неправильный выбор диаметра, материала или конфигурации штока приводит к его деформации, ускоренному износу подшипников и уплотнений, а также к возможным поломкам всего цилиндра. Именно поэтому проектирование штока требует комплексного подхода с учетом всех эксплуатационных условий, динамических нагрузок и характеристик рабочей жидкости.

При проектировании штока учитываются следующие параметры:

• Диаметр и длина штока, обеспечивающие необходимую жесткость
• Материал штока и его термообработка для повышения прочности
• Конструкция и посадка подшипников и уплотнений
• Условия эксплуатации: температура, давление, тип нагрузки

Факторы, влияющие на прочность и надежность

Прочность штока зависит не только от материала, но и от геометрии, качества обработки поверхности и условий смазки. Например, полировка поверхности штока уменьшает износ уплотнений и снижает риск повреждения внутренней части цилиндра. Нарушение геометрии штока или наличие дефектов металла могут привести к локальным напряжениям и трещинам. Также критично учитывать боковые нагрузки, возникающие при нестабильной работе поршня или перекосе штока, так как они могут вызывать изгиб и повышенный износ подшипников.

К основным факторам, влияющим на надежность штока, относятся:

• Материал и термообработка
• Качество токарной и шлифовальной обработки
• Геометрические допуски и точность монтажа
• Смазка и условия работы в различных температурах

Расчет и проектные методики штока

При проектировании штока инженеры используют расчеты на прочность, учитывая осевые и боковые нагрузки, а также давление рабочей жидкости. Основная формула для осевой нагрузки: σ = F / A, где σ — напряжение, F — сила на штоке, A — площадь поперечного сечения. Для боковой нагрузки применяется формула изгиба, учитывающая длину свободного конца штока и момент инерции сечения. Кроме того, важно учитывать коэффициенты запаса прочности, температурные расширения и динамические воздействия. Современные методы включают моделирование в CAD и CAE системах для оценки деформаций, напряжений и поведения штока под реальными нагрузками.

Также учитывается взаимодействие штока с поршнем, уплотнениями и корпусом цилиндра. Например, расчет зазора между штоком и уплотнением позволяет уменьшить утечки масла и продлить срок службы уплотнительных элементов. В некоторых случаях применяются комбинированные расчеты с использованием FEM-анализа, что позволяет предсказать критические точки напряжений и оптимизировать конструкцию до этапа производства.

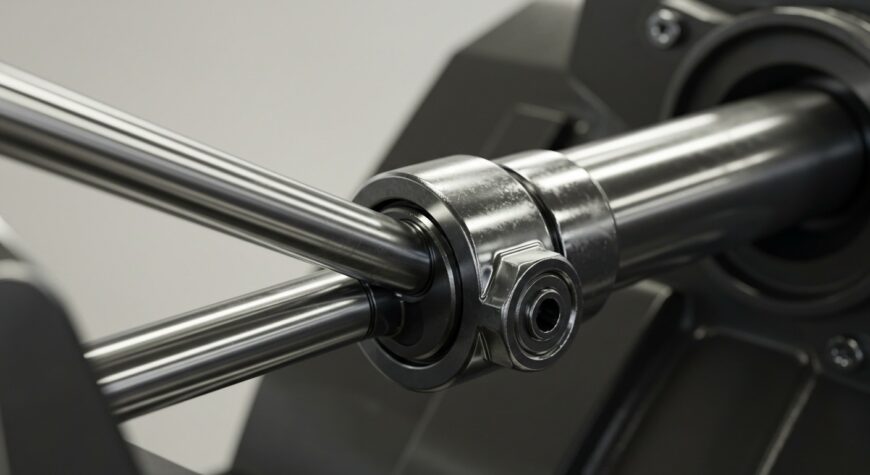

Подпись: Шток гидроцилиндра после проектирования с учетом нагрузки и условий эксплуатации.

Практические примеры проектирования

Например, для гидроцилиндра строительной техники, рассчитанного на подъем груза массой 5 тонн при рабочем давлении 20 МПа, необходимо подобрать шток, выдерживающий осевую силу около 100 кН. Используя формулы прочности и коэффициенты запаса, инженеры определяют диаметр штока, оптимизируют его длину и подбирают материал с высокой прочностью и твердостью поверхности. Для сельскохозяйственного оборудования акцент делается на легкость штока и минимальное трение с уплотнениями, чтобы снизить энергопотребление и увеличить скорость работы.

Такие практические примеры показывают, как важно учитывать специфику применения и условия эксплуатации при проектировании штока гидроцилиндра, чтобы обеспечить долговечность, надежность и эффективность работы всей гидравлической системы.

Рекомендации профессионалам

• Использовать расчеты на осевую и боковую нагрузки с коэффициентом запаса прочности.
• Выбирать материалы с высокой прочностью и устойчивостью к коррозии.
• Контролировать точность обработки поверхности и геометрию штока.
• Проверять взаимодействие штока с уплотнениями и подшипниками.
• Применять моделирование и FEM-анализ для сложных конструкций.

Следование этим рекомендациям позволяет проектировать штоки гидроцилиндров, которые обеспечивают надежность, долговечность и стабильность работы оборудования в любых условиях эксплуатации.
