Уплотнения гидроцилиндров: виды и назначение

Ни один гидроцилиндр не сможет работать эффективно без качественных уплотнений. Они обеспечивают герметичность системы, предотвращают утечки рабочей жидкости и гарантируют стабильное давление в гидросистеме. Выбор правильного типа уплотнения напрямую влияет на срок службы цилиндра, его надежность и эксплуатационные характеристики. В условиях современных автоматизированных линий, где гидроцилиндры подвергаются высоким нагрузкам и постоянной работе, грамотное применение уплотнений становится ключевым фактором эффективности.

Содержание

• Значение уплотнений для гидроцилиндров
• Основные виды уплотнений
• Материалы и свойства уплотнений
• Практические рекомендации по выбору
• Новые технологии и инновации

Значение уплотнений для гидроцилиндров

Уплотнения являются одной из самых важных деталей любого гидроцилиндра. Их основная функция — предотвращение утечек гидравлической жидкости и обеспечение стабильного давления в системе. Даже минимальная потеря герметичности может привести к падению производительности, повышенному износу деталей и увеличению эксплуатационных расходов. Кроме того, уплотнения защищают внутренние поверхности цилиндра от попадания загрязнений, что особенно важно в производственных условиях с высокой запыленностью или присутствием агрессивных сред.

Качество уплотнений также влияет на динамику работы гидроцилиндров. Низкое трение и точная посадка деталей помогают уменьшить износ поршневого штока и уплотнительных колец, а значит, продлевают ресурс цилиндра. В современных промышленных линиях, где точность и скорость работы оборудования имеют решающее значение, использование качественных уплотнений является обязательным условием поддержания эффективности и безопасности всего производства.

Основные виды уплотнений

Существует несколько основных типов уплотнений, используемых в гидроцилиндрах:

• Кольцевые уплотнения (O-ring) — обеспечивают базовую герметичность при умеренных давлениях;
• Поршневые уплотнения — устанавливаются на поршне и предотвращают прохождение жидкости между камерами цилиндра;
• Уплотнения штока — защищают цилиндр от внешних загрязнений и утечек;
• Направляющие втулки и сальники — снижают трение, обеспечивают точность движения штока;
• Многофункциональные уплотнения — комбинируют несколько функций для сложных условий эксплуатации.

Выбор конкретного вида уплотнения зависит от давления в системе, типа рабочей жидкости, температуры и условий эксплуатации. Неверно подобранное уплотнение может стать причиной преждевременного выхода цилиндра из строя.

Материалы и свойства уплотнений

Материалы уплотнений выбираются в зависимости от рабочих условий. Наиболее популярные материалы включают:

• Нитрил (NBR) — устойчив к гидравлическим маслам и обеспечивает длительный срок службы при умеренных температурах;
• Фторкаучук (FKM/Viton) — выдерживает высокие температуры и агрессивные химические среды;
• Полиуретан (PU) — отличается высокой износостойкостью и способностью выдерживать высокие давления;
• Политетрафторэтилен (PTFE) — минимальное трение, химическая стойкость и стабильность размеров;
• Композитные материалы — комбинируют свойства нескольких материалов для экстремальных условий эксплуатации.

Выбор материала определяет не только срок службы уплотнения, но и стабильность работы гидроцилиндра при различных температурах и давлениях. Важно учитывать совместимость материала с рабочей жидкостью и условиями эксплуатации, чтобы избежать растрескивания, деформации и преждевременного износа.

Практические рекомендации по выбору

При выборе уплотнений стоит ориентироваться на несколько факторов: рабочее давление, температура, химический состав жидкости, скорость движения штока и требуемый ресурс цилиндра. Для высоконагруженных систем оптимальны полиуретановые и композитные уплотнения, для цилиндров с агрессивными рабочими средами — фторкаучук и PTFE.

Регулярная замена уплотнений и контроль их состояния позволяют предотвратить аварийные ситуации и сохранить ресурс гидроцилиндра. Также стоит учитывать правильность монтажа: даже самое качественное уплотнение не обеспечит герметичность при неправильной установке или повреждении поверхности цилиндра.

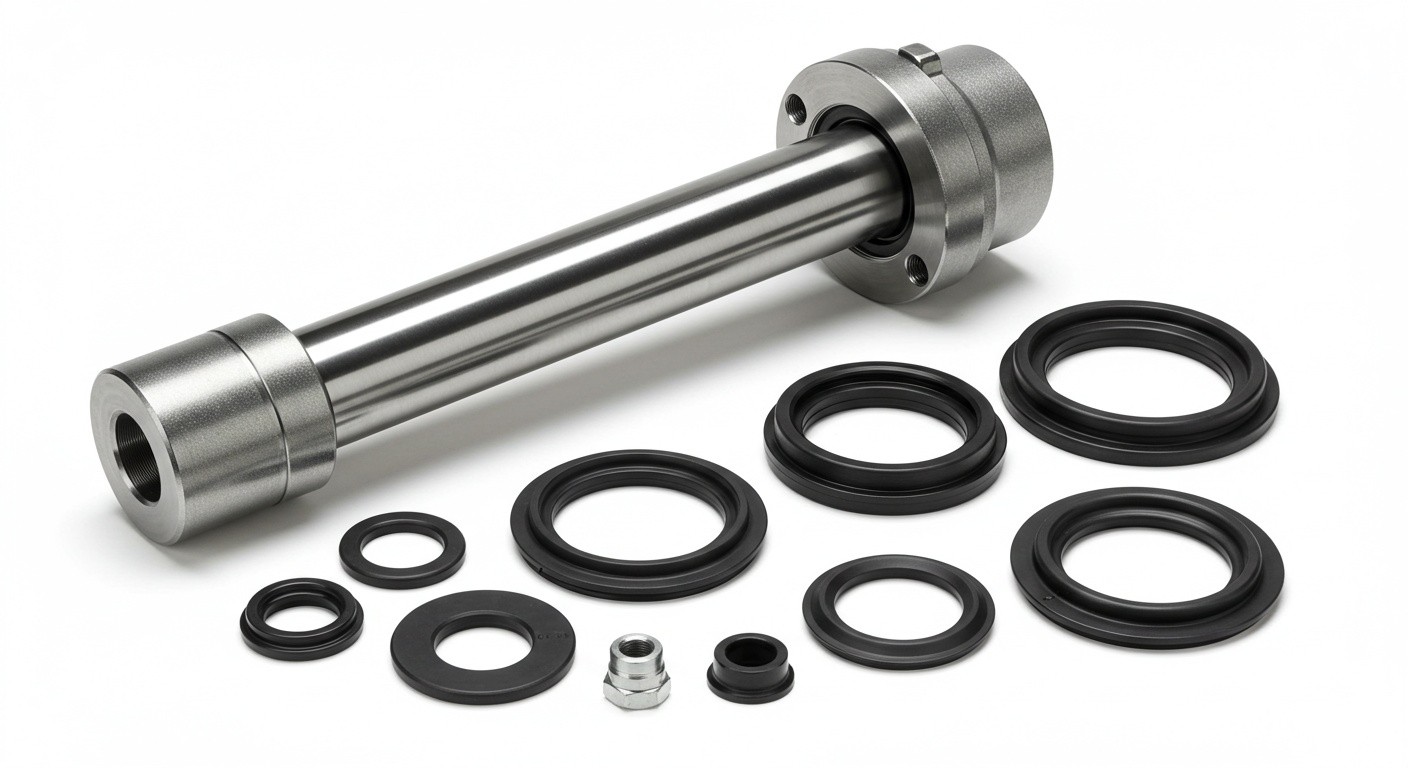

Пример различных уплотнений для гидроцилиндров

Новые технологии и инновации

Современные технологии позволяют создавать уплотнения с улучшенными свойствами: повышенной износостойкостью, устойчивостью к высоким давлениям и агрессивным жидкостям. Композитные уплотнения с комбинированными материалами и покрытием PTFE обеспечивают минимальное трение и долговечность работы цилиндра. 3D-изготовление и точная обработка позволяют добиться идеальной геометрии деталей, что повышает герметичность и эффективность гидросистем.

• Композитные и многослойные уплотнения для экстремальных условий;
• Нанопокрытия для уменьшения трения и увеличения ресурса;
• Точная механическая обработка и лазерная подгонка деталей;
• Использование современных смазок для продления срока службы;
• Контроль качества на каждом этапе производства и установки.
